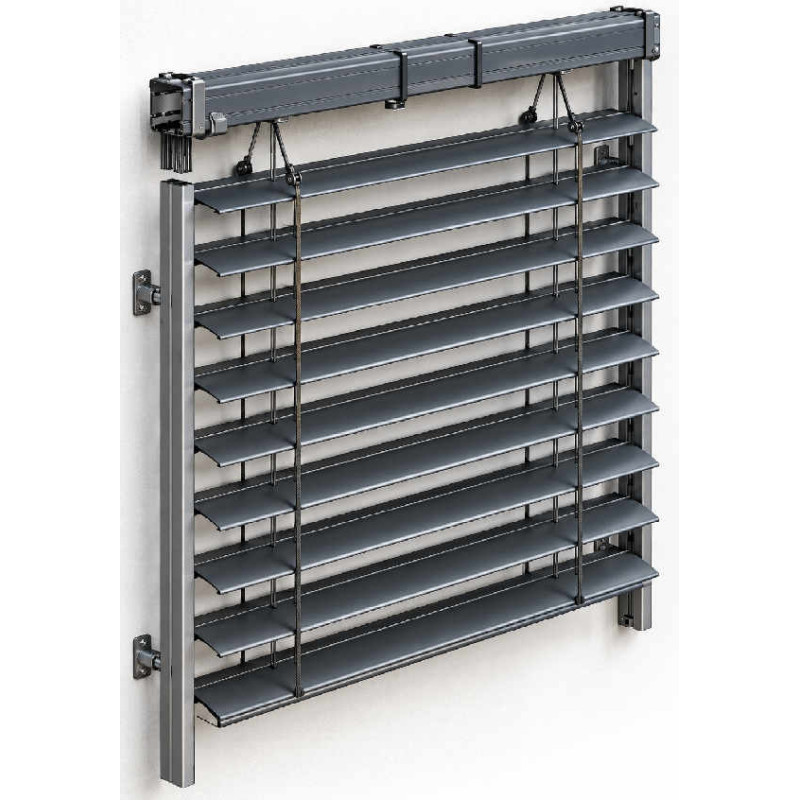

Brise-soleil orientable autoporté sur mesure pour pose en réservation
Ce brise-soleil orientable autoporté est conçu pour être intégré dans une réservation prévue dans la façade.
Le mécanisme supérieur est repris par les coulisses latérales, qui assurent à la fois le maintien de l'ensemble
et le guidage du tablier.

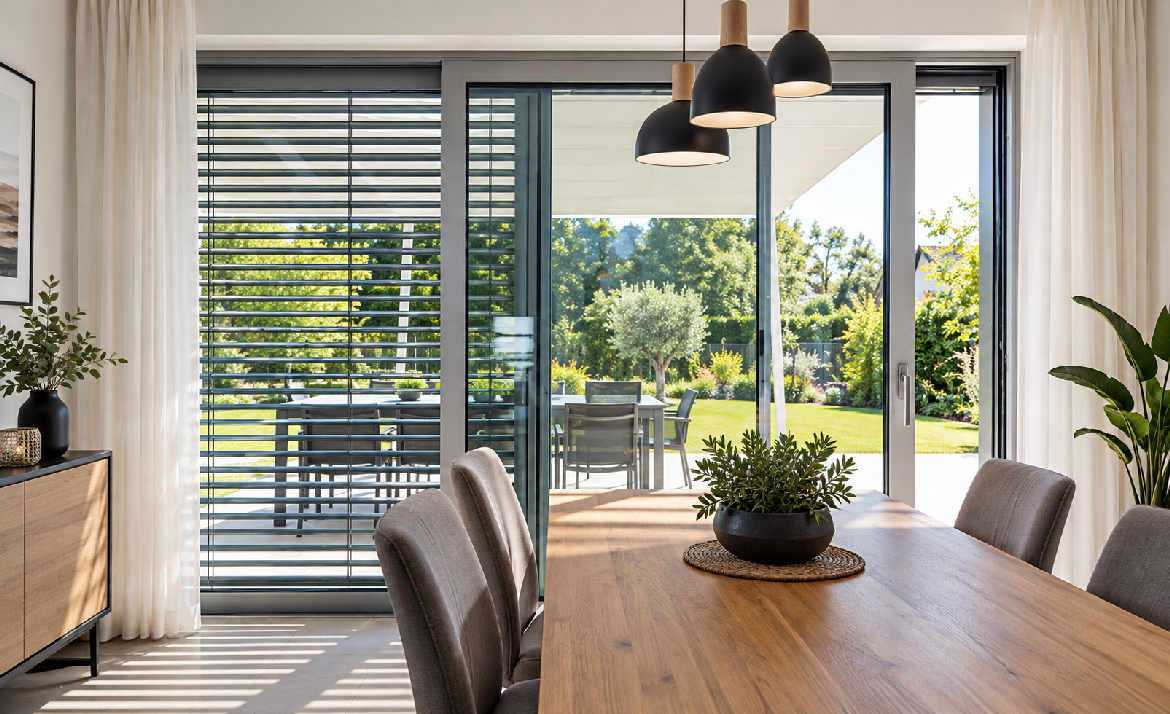

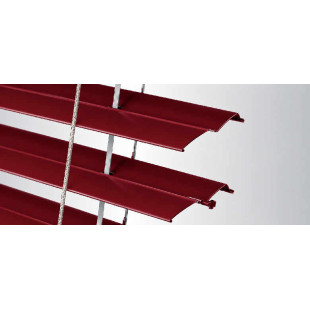

Les lames aluminium orientables permettent de régler précisément la lumière, de limiter les apports solaires
avant le vitrage et de préserver la vue vers l'extérieur. La manœuvre est assurée par une motorisation
Somfy J4 io PROTECT.
Fabrication sur mesure
Autoporté par les coulisses
Pose en réservation
Motorisation Somfy io
Largeur jusqu'à 4 000 mm
Un BSO autoporté conçu pour l'intégration dans une réservation
Le profil supérieur contenant le mécanisme est porté par les coulisses. Le BSO constitue ainsi un ensemble
autoporté, particulièrement adapté aux constructions dans lesquelles une réservation est prévue au-dessus de la baie.
Le mécanisme supérieur et le paquet de lames peuvent être intégrés discrètement dans la réservation
afin d'obtenir une façade plus épurée.
La réservation et les supports recevant les coulisses doivent être correctement dimensionnés,
plans et suffisamment résistants pour reprendre l'ensemble du BSO.
Dimensions du brise-soleil orientable autoporté
Le système utilise un profil supérieur aluminium de 58 × 60 mm intégrant le mécanisme.
Il est adapté à la motorisation électrique et peut permettre le couplage de deux BSO selon la configuration du projet.
Profil supérieur
Profil aluminium 58 × 60 mm intégrant le mécanisme.
Dimensions maximales
Largeur jusqu'à 4 000 mm et hauteur jusqu'à 3 000 mm.
Surface maximale
Jusqu'à 12 m² selon la configuration du BSO.
| Produit |
Largeur (mm) |
Hauteur (mm) |
Surface maximale |
| Mini |
Maxi |
Mini |
Maxi |
Maxi |
| BSO autoporté aluminium |
600 |
4 000 |
500 |
3 000 |
12 m² |

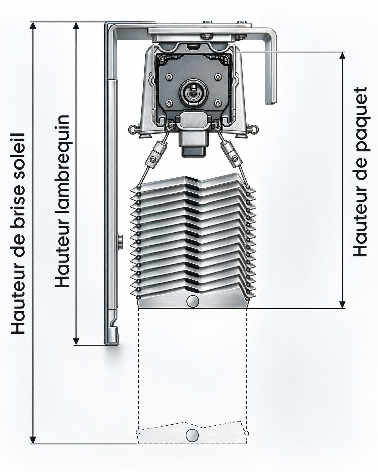

Hauteur du paquet : prévoir la bonne réservation
La hauteur du paquet correspond à l'encombrement du BSO lorsqu'il est entièrement relevé.
Elle comprend le profil supérieur contenant le mécanisme ainsi que l'ensemble des lames repliées.
Cette cote détermine la hauteur nécessaire pour masquer complètement le BSO dans la réservation.
La hauteur du paquet varie selon la hauteur du BSO et la configuration des lames.
Elle doit donc être vérifiée pour chaque dimension commandée.

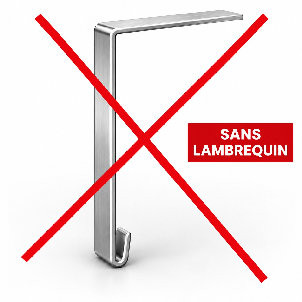

Lambrequin aluminium pour masquer le paquet du BSO
Lorsque la réservation ne permet pas de dissimuler totalement le mécanisme et les lames repliées,
un lambrequin aluminium peut être ajouté en façade.
Il permet de masquer proprement la hauteur du paquet et d'obtenir une finition plus discrète,
adaptée à l'architecture de la façade.
Finition plus discrète
Le lambrequin masque le mécanisme supérieur et les lames lorsque le BSO est entièrement relevé.
Hauteur adaptée au projet
Sa hauteur est définie en fonction de l'encombrement réel du paquet et de la configuration de la réservation.

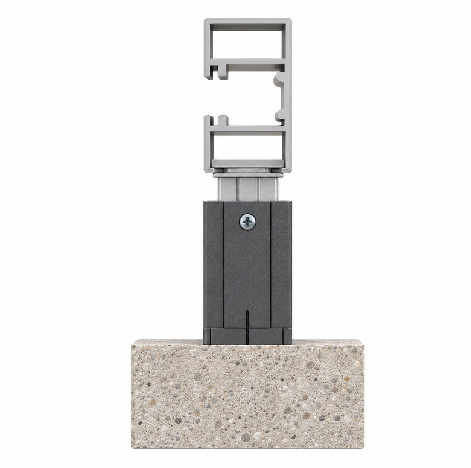

Les différentes configurations de pose
Ce modèle est particulièrement adapté à la pose dans une réservation.
Les schémas ci-dessous présentent les principales configurations rencontrées sur une façade.

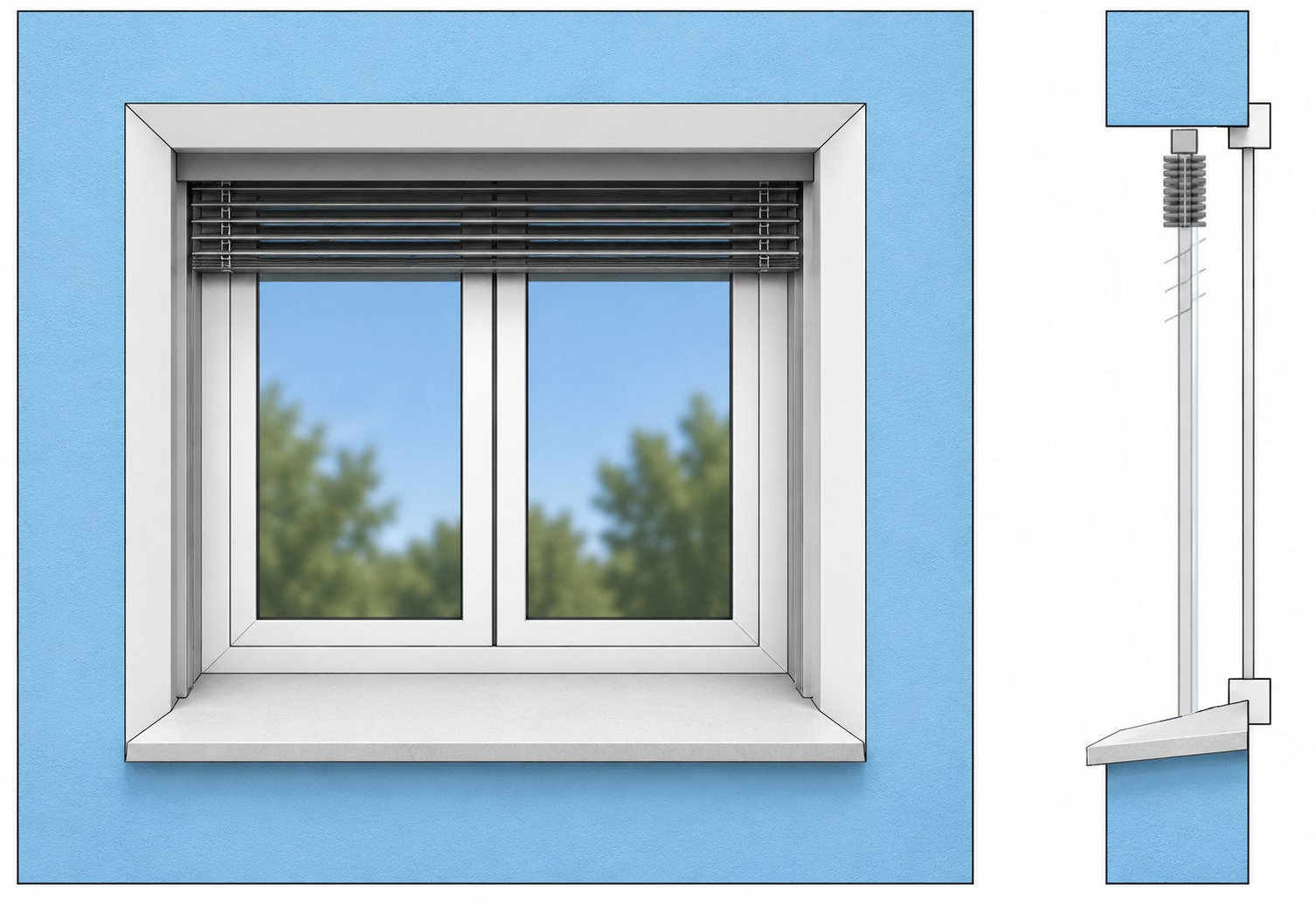

Pose sous tableau
Le BSO est installé dans l'épaisseur de l'ouverture entre les tableaux latéraux.

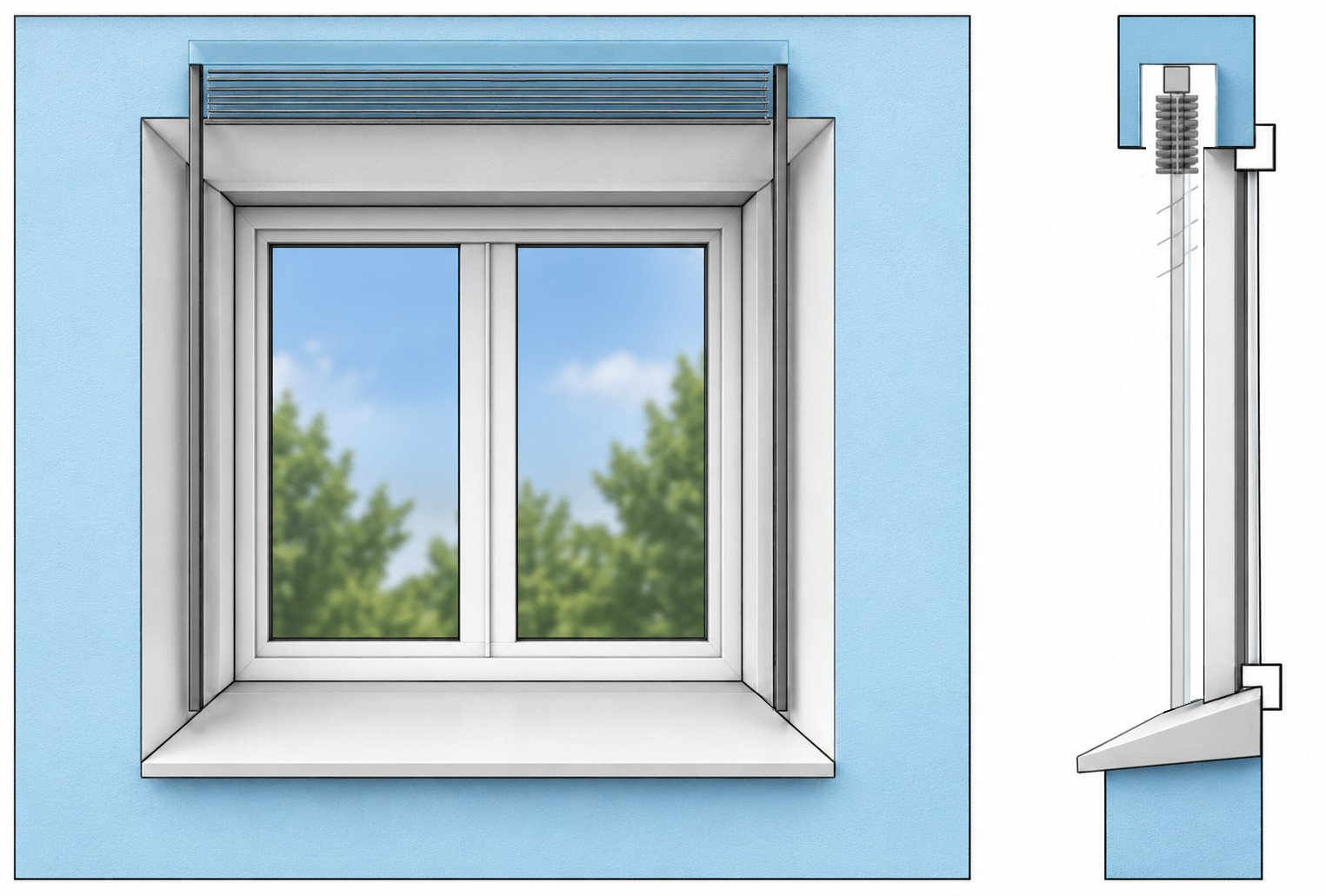

Pose dans une réservation
Le mécanisme et le paquet de lames sont intégrés dans la réservation afin d'obtenir une finition discrète.

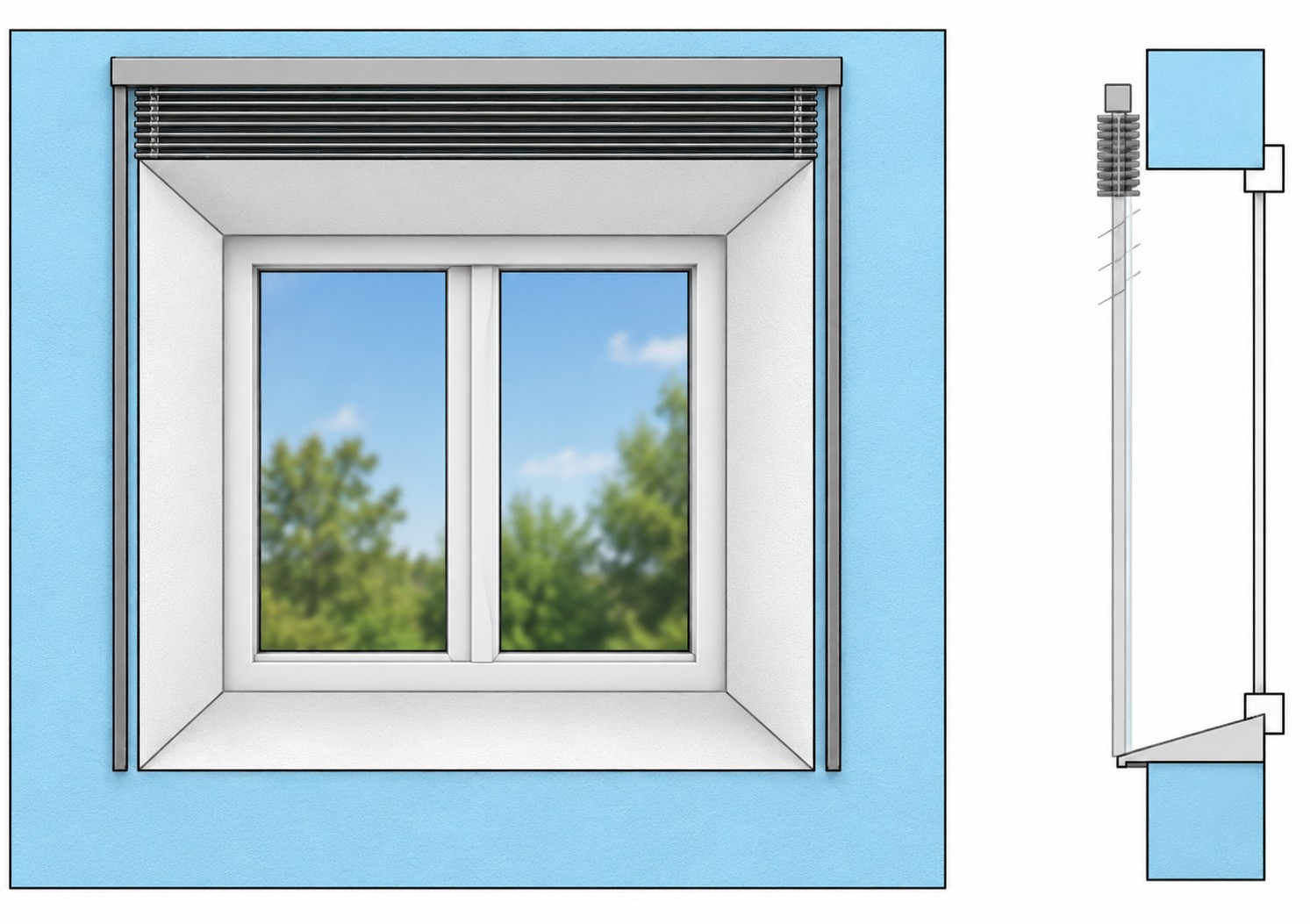

Pose en applique
Le BSO est positionné devant l'ouverture ou la façade.
Les avantages du BSO autoporté
Montage simplifié
La conception autoportée facilite l'installation de l'ensemble dans la réservation.
Gestion de la lumière
L'orientation des lames permet de régler précisément l'ombrage et la luminosité intérieure.
Protection solaire
Les lames interceptent le rayonnement solaire à l'extérieur avant qu'il n'atteigne le vitrage.
Barre finale aluminium
La barre finale extrudée contribue à la rigidité et à la finition du tablier.
Motorisation électrique
La montée, la descente et l'orientation des lames sont motorisées.
Couplage possible
Deux BSO peuvent être couplés selon la configuration et les limites techniques du projet.
Motorisation Somfy J4 io PROTECT
La motorisation Somfy J4 io PROTECT est spécialement conçue pour les brise-soleil orientables.
Elle assure la montée, la descente et l'orientation précise des lames grâce à la technologie io-homecontrol.
Protection du BSO
Détection d'obstacle à la montée, protection contre le gel et gestion de la fin de course haute.
Commande Somfy io
Pilotage par télécommande Situo Variation io ou autre émetteur mural Somfy io compatible.
Orientation précise
Réglage fin de l'inclinaison des lames pour gérer lumière, ombrage et visibilité.
Maison connectée
Intégration possible dans l'environnement Somfy io et TaHoma selon les équipements installés.

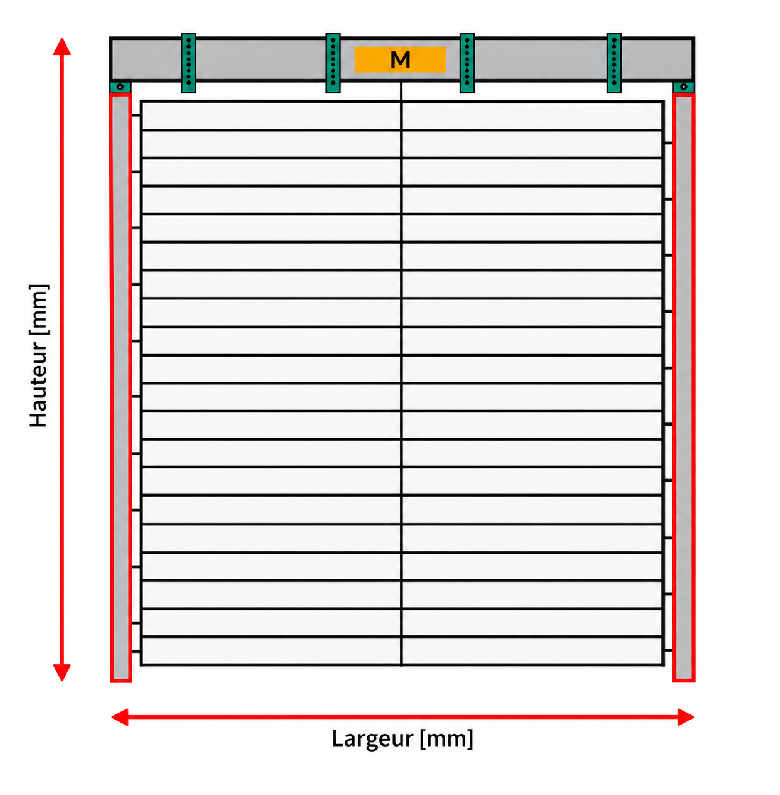

Comment prendre les mesures du BSO autoporté ?
La fabrication étant réalisée sur mesure, relevez la largeur et la hauteur à plusieurs endroits
afin de contrôler les dimensions réelles de la réservation.
- mesurer la largeur en partie haute, au milieu et en partie basse ;
- mesurer la hauteur à gauche et à droite ;
- vérifier la profondeur et la hauteur disponible dans la réservation ;
- contrôler les supports destinés aux coulisses ;
- tenir compte de la hauteur du paquet lorsque le BSO est relevé.
Utilisez toujours le schéma de prise de cotes correspondant au produit avant de valider les dimensions.

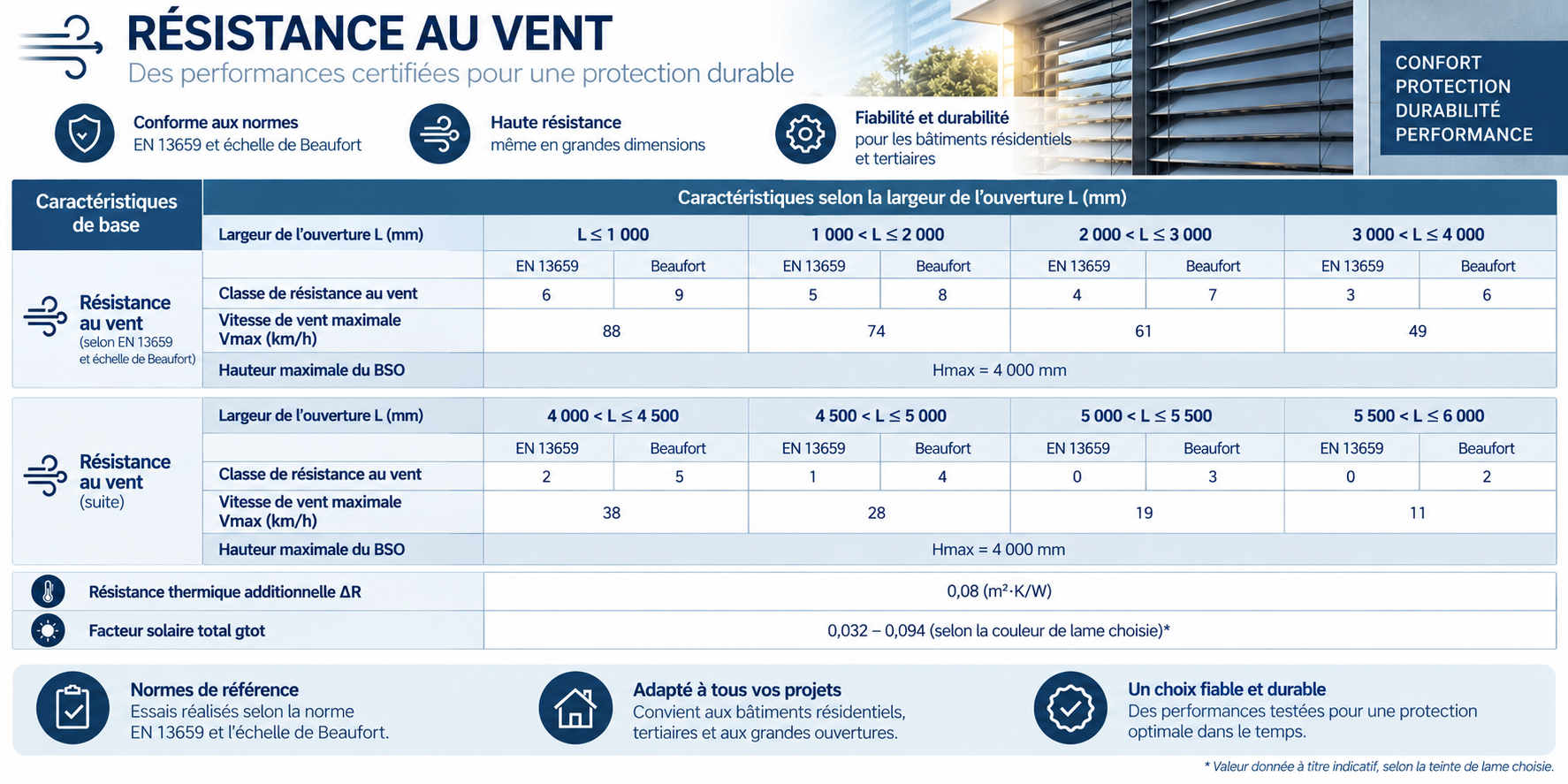

Résistance au vent du brise-soleil orientable
La tenue au vent dépend des dimensions du BSO, de son guidage,
de sa configuration et de l'exposition de la façade.
Le tableau de résistance au vent permet de vérifier les limites
correspondant à la largeur et à la hauteur du produit,
notamment pour les grandes baies.
En cas de vent dépassant les limites prévues, le BSO doit être remonté afin de protéger les lames, le guidage et le mécanisme.
Bien préparer la pose du BSO dans une réservation
Dimensionner la réservation
Prévoir une hauteur suffisante pour le profil supérieur et les lames repliées.

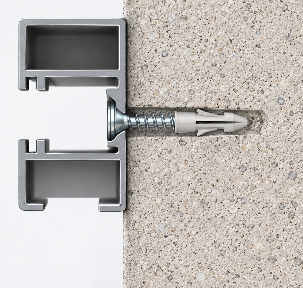

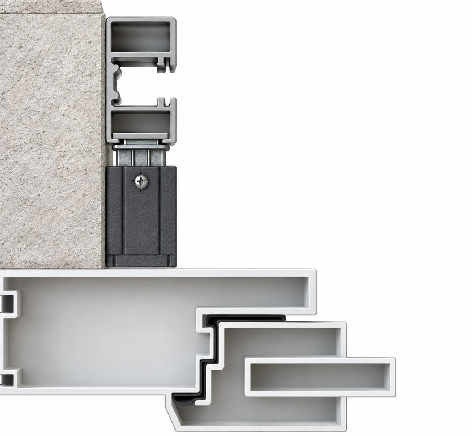

Contrôler les supports
Les zones de fixation des coulisses doivent être planes et suffisamment résistantes.
Prévoir l'alimentation
Une alimentation électrique doit être prévue à proximité du mécanisme.
Questions fréquentes sur le BSO autoporté
Qu'est-ce qu'un brise-soleil orientable autoporté ?
Il s'agit d'un BSO dont le profil supérieur est supporté par les coulisses latérales.
Les coulisses assurent à la fois le maintien de l'ensemble et le guidage des lames.
À quoi correspond la hauteur du paquet ?
La hauteur du paquet correspond à l'encombrement du BSO lorsqu'il est complètement relevé.
Elle comprend le profil supérieur contenant le mécanisme et l'ensemble des lames repliées.
La hauteur du paquet est-elle toujours identique ?
Non. Elle varie notamment selon la hauteur du BSO et le nombre de lames nécessaires.
Cette cote doit être vérifiée pour chaque configuration.
Quelles sont les dimensions maximales du BSO autoporté ?
La largeur maximale est de 4 000 mm, la hauteur maximale de 3 000 mm
et la surface maximale de 12 m², sous réserve des limites techniques applicables à la configuration choisie.

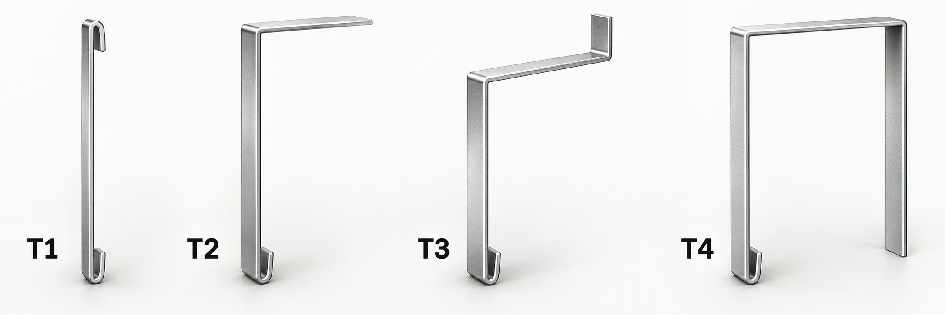

À quoi sert un lambrequin sur un BSO ?
Le lambrequin permet de masquer le profil supérieur et le paquet de lames lorsque ceux-ci
ne sont pas entièrement dissimulés dans la réservation. Plusieurs formes type 1, 2, 3 ou 4 sont proposées.
Peut-on installer ce BSO dans une construction neuve ?
Oui. La pose en réservation est particulièrement adaptée à la construction neuve,
car l'emplacement du mécanisme et les supports de coulisses peuvent être prévus dès la conception.
Comment commander le BSO motorisé Somfy io ?
Le BSO peut être commandé avec une télécommande Situo Variation io
ou avec un autre émetteur mural Somfy io compatible.
Peut-on intégrer le BSO à Somfy TaHoma ?
Oui. La technologie io-homecontrol permet une intégration dans l'environnement Somfy
et dans TaHoma selon les équipements utilisés.
Le BSO peut-il rester descendu en cas de vent fort ?
Il faut respecter les limites de résistance au vent correspondant aux dimensions du produit.
Lorsque ces limites sont dépassées, le BSO doit être remonté.
Un BSO remplace-t-il un volet roulant ?
Les deux produits répondent à des usages différents. Le BSO privilégie la gestion de la lumière
et des apports solaires, tandis que le volet roulant privilégie davantage l'occultation et la fermeture de la baie.
